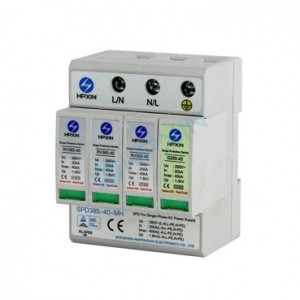

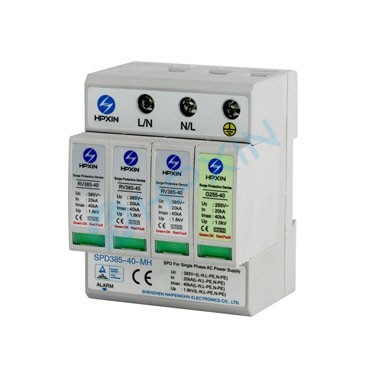

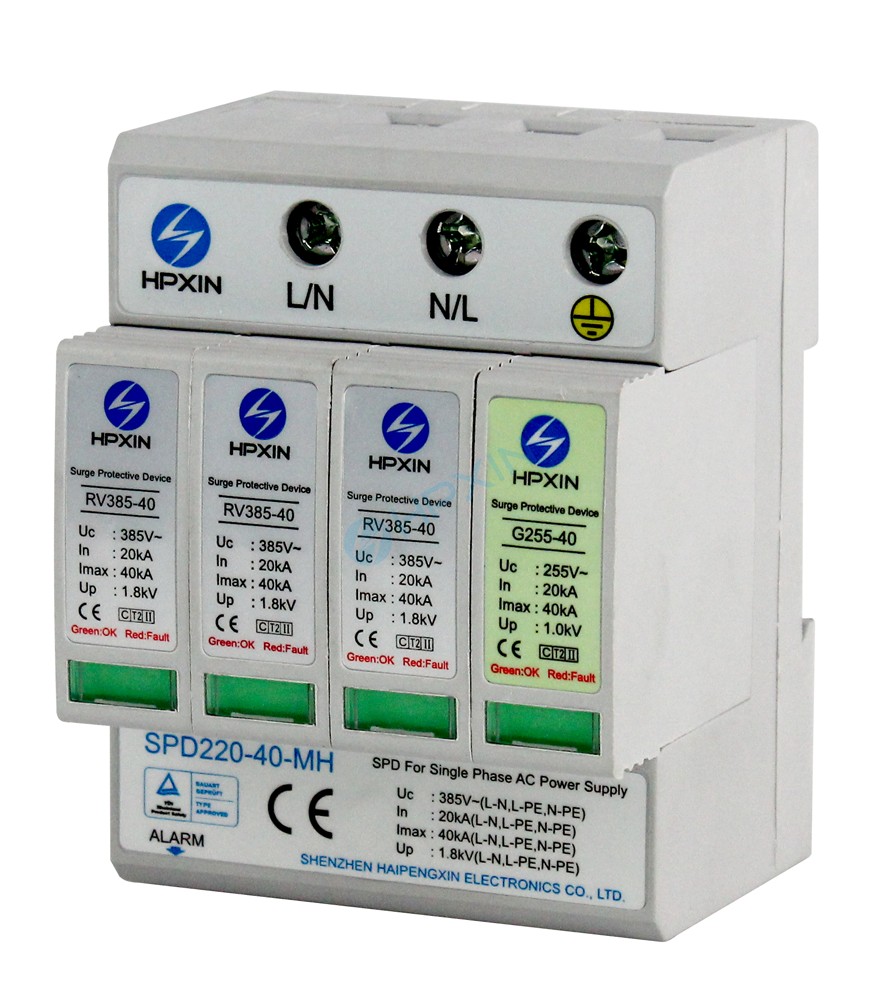

電源防雷器 SPD220-40-MH
電源防雷模塊 （II類-8/20μs）
一、產品描述
本浪涌保護器主要應用于低壓供配電系統與用電設備的雷電或其它瞬時過電壓的電涌保護。
二、產品特點
1、泄放能力強
2、內置多路過流斷路保護
3、一體化設計
4、失效指示
5、泄流更均勻
6、抗環境能力強
7、內置多路過熱斷路保護

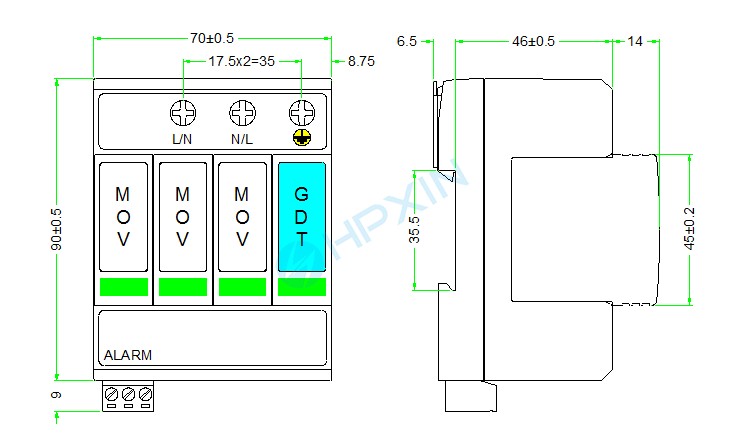

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | SPD220-40-MH |
標稱工作電壓-Un | 230V AC |
額定工作頻率 | 48~62Hz |
最大持續運行電壓-Uc | 385V(L-N,L-PE,N-PE) |
標稱放電電流-In(8/20μs) | 20kA(L-N,L-PE,N-PE) |
最大放電電流-Imax(8/20μs) | 40kA(L-N,L-PE,N-PE) |
電壓保護水平-Up(20kA 8/20μs ) | ≤1.8kV(L-N,L-PE,N-PE) |
限制電壓-Up(5kA 8/20μs ) | ≤1.3kV(L-N,L-PE,N-PE) |
暫時過電壓(TOV)特性-UT | 385V/5sec (L-N), 400V/5sec (L-PE), |
暫時過電壓故障特性(TOV) | 1430V/200ms(L-PE)，1200V/200ms(N-PE) |
耐受短路電流 | 25kArms |
端子接線范圍 | 1.5 mm2~25mm2(柔性)/35mm2(剛性) |
告警端口最大工作電流 | 250V/0.5A(AC)0.1A(DC); 125V/1A(AC)0.5(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
產品認證 | CE、TUV |
模塊插拔力 | 40-70 N |
