電源浪涌保護器

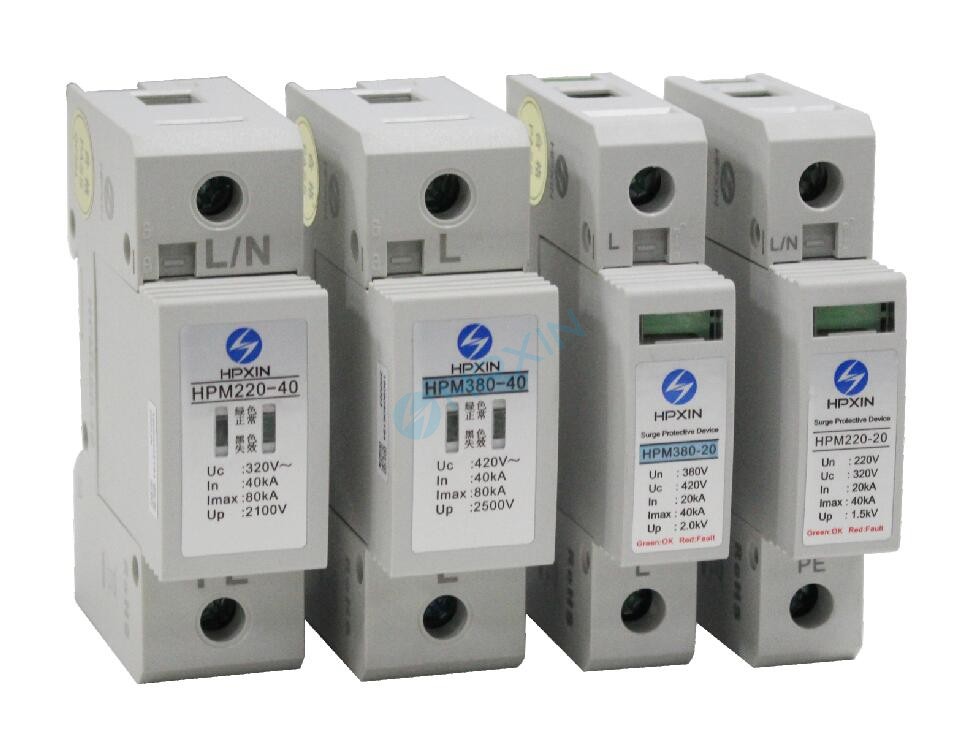

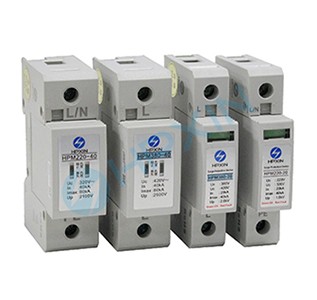

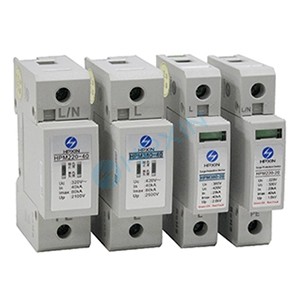

HPM系列交流電源SPD

一、產品描述：

HPM系列交流電源系統用浪涌保護器依據TB/T2311-2017《鐵路通信、信號、電力電子系統防雷設備》、Q/CR68

3-2018《鐵路通信信號電源防雷箱》設計與制造，CRCC認證產品。

產品關鍵器件選用國際知名品牌，性能穩定，可靠性高；關鍵工藝采取自動設備生產，產品一致性較好；復合型結

構設計，無漏電流，安全性高。

產品符合鐵路、城軌等軌道交通設備交流電源系統浪涌防護工程應用技術標準，分別適用于單相、三相交流供電設

備的Ⅰ/Ⅱ/Ⅲ級浪涌防護。

海鵬信

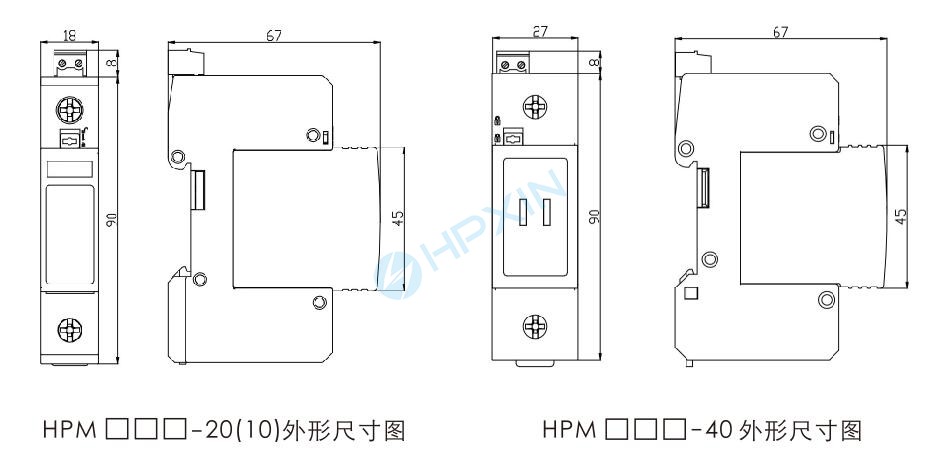

二、產品尺寸圖：

海鵬信

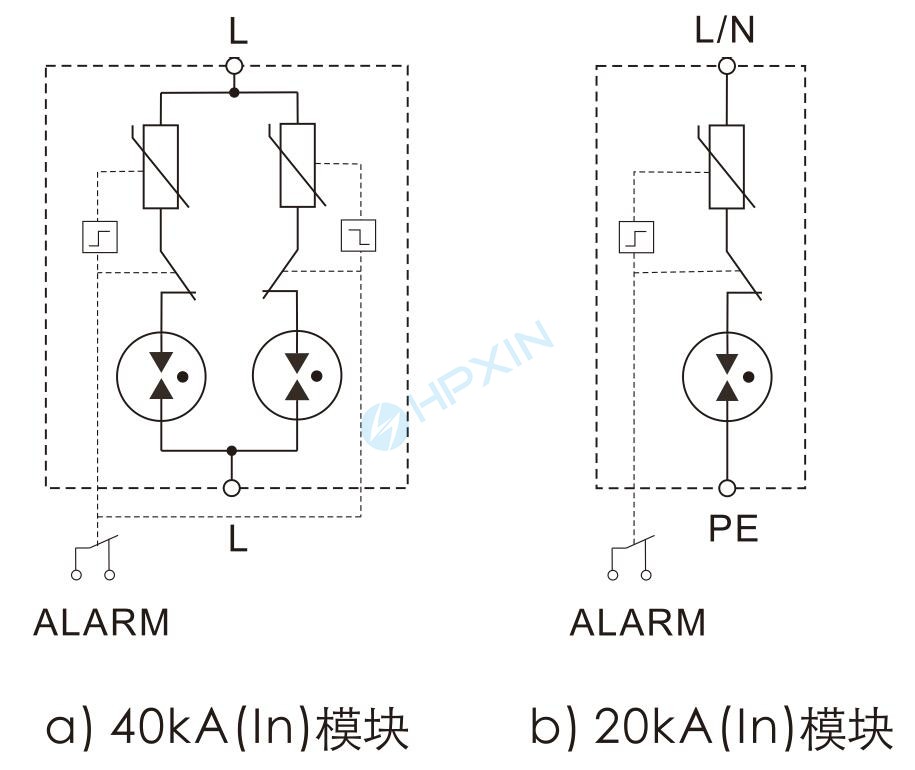

三、產品電氣原理圖：

海鵬信

型號	HPM220-10	HPM220-20	HPM220-40	HPM380-20	HPM380-40
SPD端口	一端口
SPD類型	復合型
接入電路方式	并聯
適用線間	L-N;L/N-PE			L-L
標稱工作電壓UN	220V AC			380V AC
最大持續工作電壓 Uc	320V AC			420V AC
標稱放電電流( 8/20μs) In	10 kA	20 kA	40 kA	20 kA	40 kA
最大放電電流( 8/20μs) Imax	20 kA	40 kA	80 kA	20 kA	80 kA
推薦串接過流保護裝置	16A/6kA	32A/10kA	63A/35kA	32A/10kA	63A/35kA
電壓保護水平(IN) UIn	≤1200V	≤1500V	≤2100V	≤2000V	≤2500V
電壓保護水平(8/20μs，3 kA) UB	≤1000V			≤1500V
沖擊放電電壓(1kV/μs) Uimp	≤1500V
連接線徑	4~25mm²多股銅線
遠程告警端子	干接點（常閉）；連接線徑：0.5-1.5 mm²；負載能力：DC:30V/2A
失效指示	綠色：正常；紅色：失效
工作環境	環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa
外殼材料	阻燃塑膠，符合UL94 V-0
防護等級	IP20
外形尺寸	981867		982767	981867	982767
